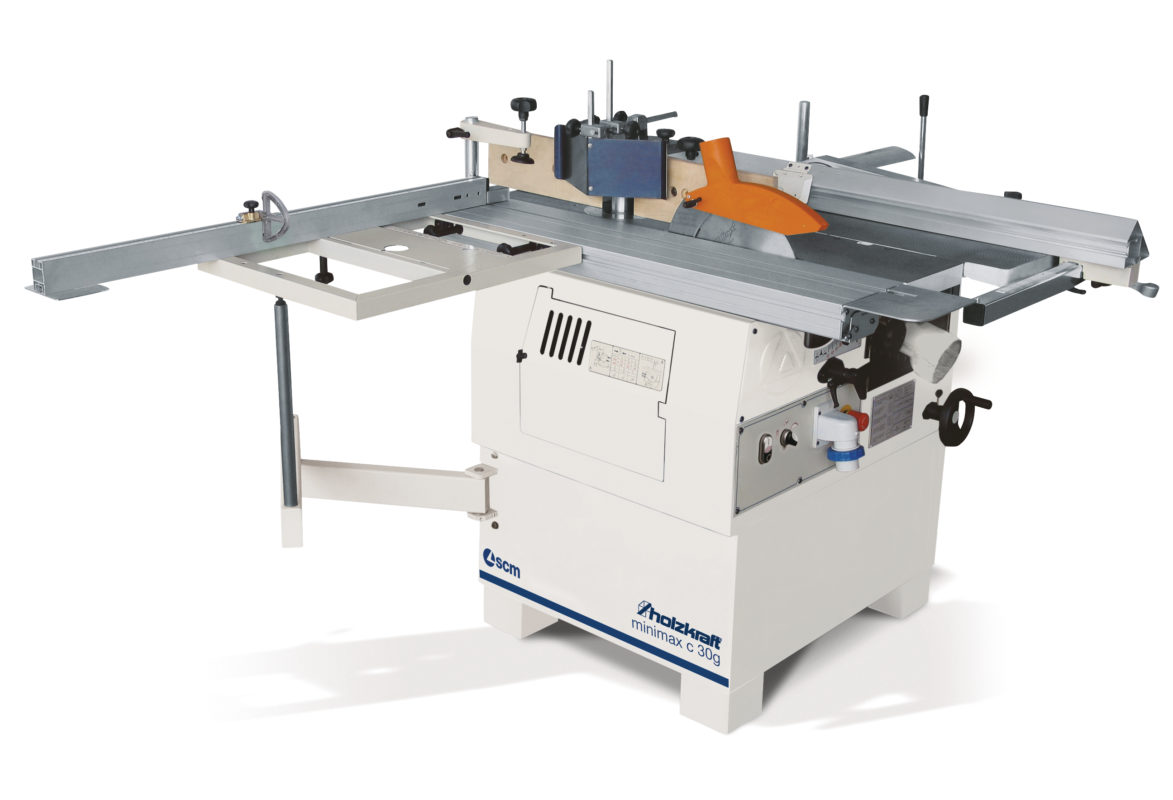

Kompakt und Universal. Mit Alu-Formatschiebeschlitten und TERSA-Welle für den anspruchsvollen Heimwerker
Art.-Nr. 5500030
Beschreibung:
- Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
- Die Arbeitstische aus stark verripptem Grauguss und das Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten.
- Einzigartig in dieser Leistungsklasse: leichtgängiger Alu-Formatschiebeschlitten, eloxiert, mit Kugelkontaktsystem
- Schwenkbares Sägeblatt von 90° – 45°
- Tischausleger mit Aluminium-Ablänganschlag für Platten und große Werkstücke
- Hobelaggregat mit TERSA-Schnellwechselsystem mit drei Hobelmessern
- Schräg verzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln
- Bogenfrässchutzhaube zum Profilieren, serienmäßig mit Feineinstellung
- Fräsaggregat mit zwei Geschwindigkeiten
- Drei unabhängige Motoren für jedes Arbeitsaggregat
- Qualität Made in Italy
Ausstattungsdetails

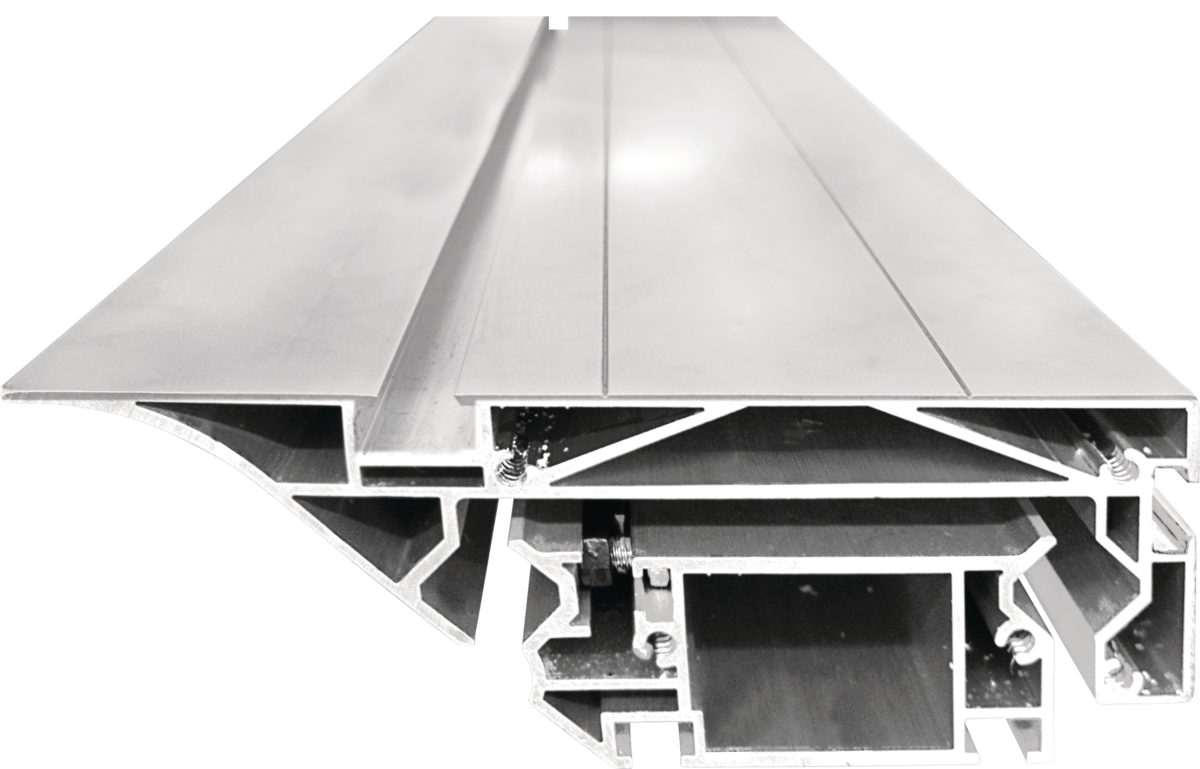

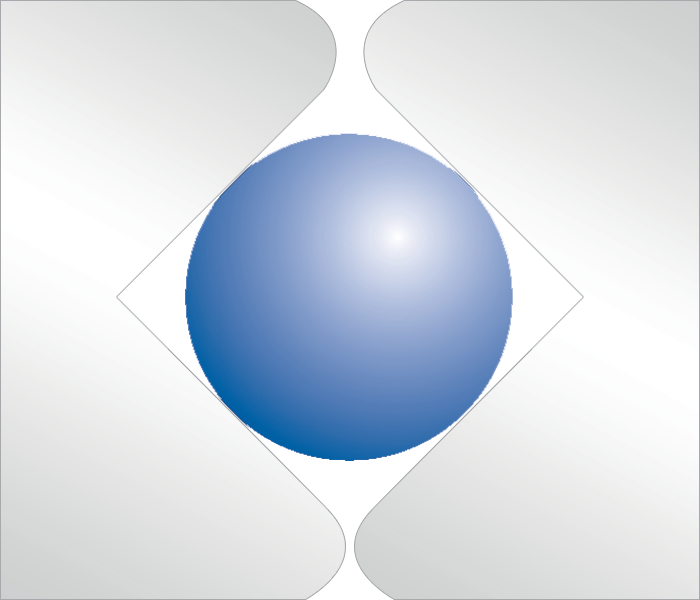

Aluminium-Schiebeschlitten
- Mit tausendfach bewährtem Kugelkontaktsystem
- Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
- Dauerhaft leichtgängig

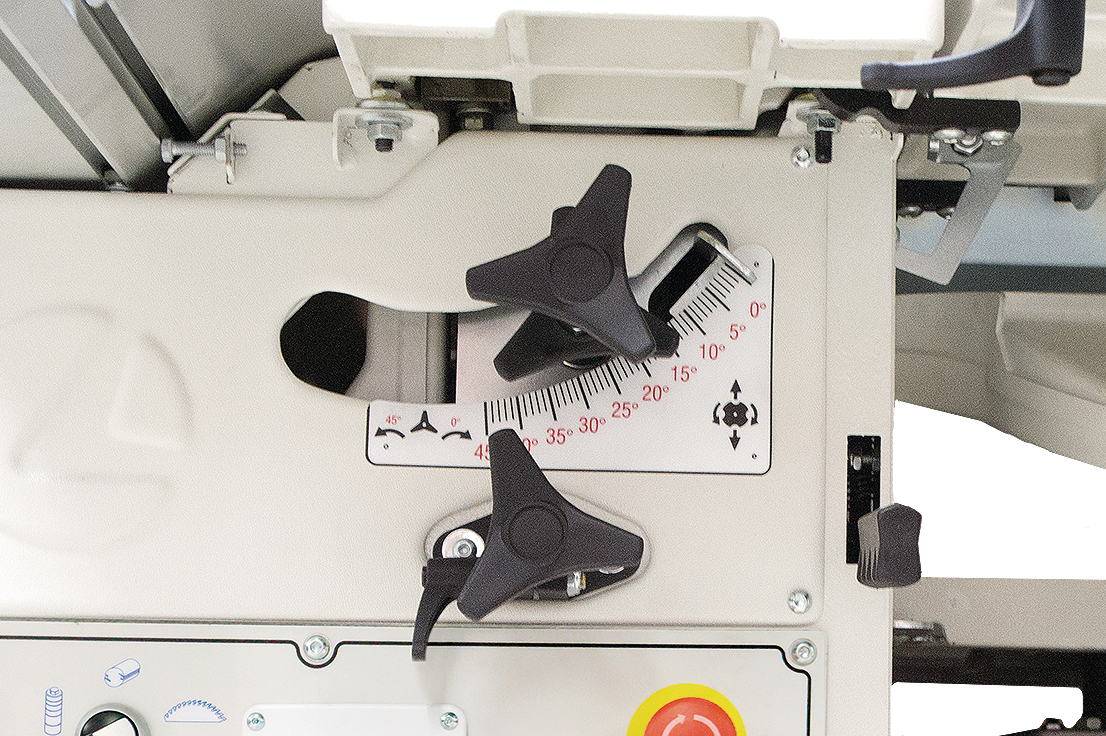

Sägeaggregatverstellung
- Manuelle Höhen- und Schrägverstellung des Sägeaggregats über Sterngriff
- Genaue Positionierung anhand einer Skala

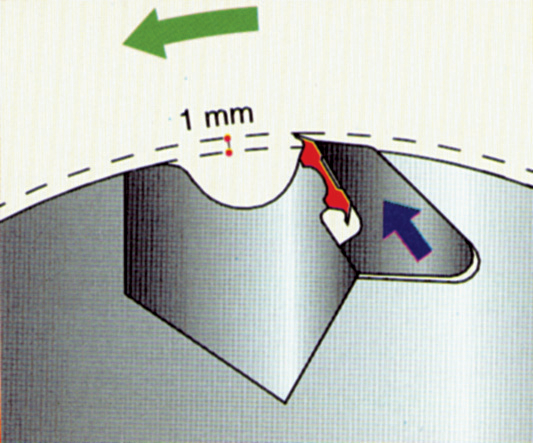

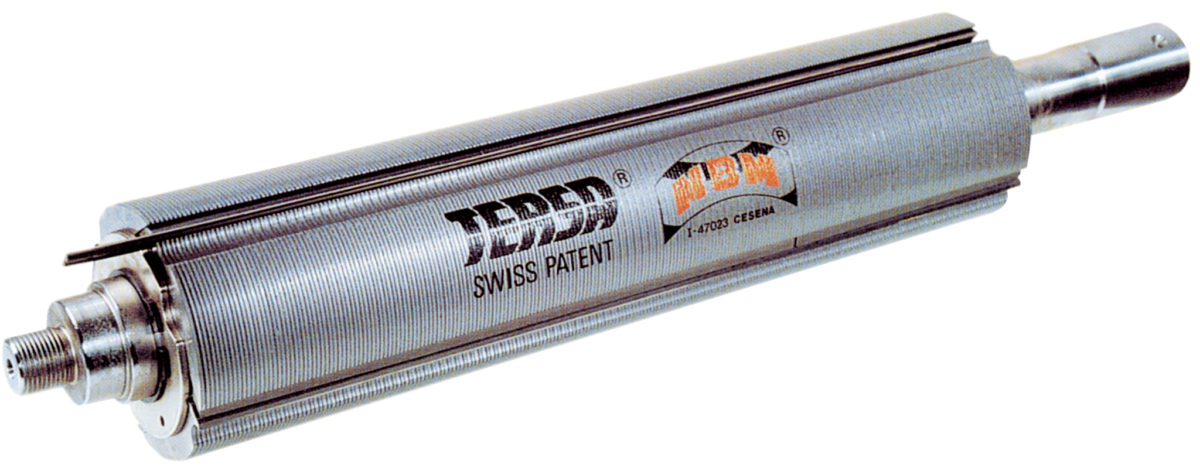

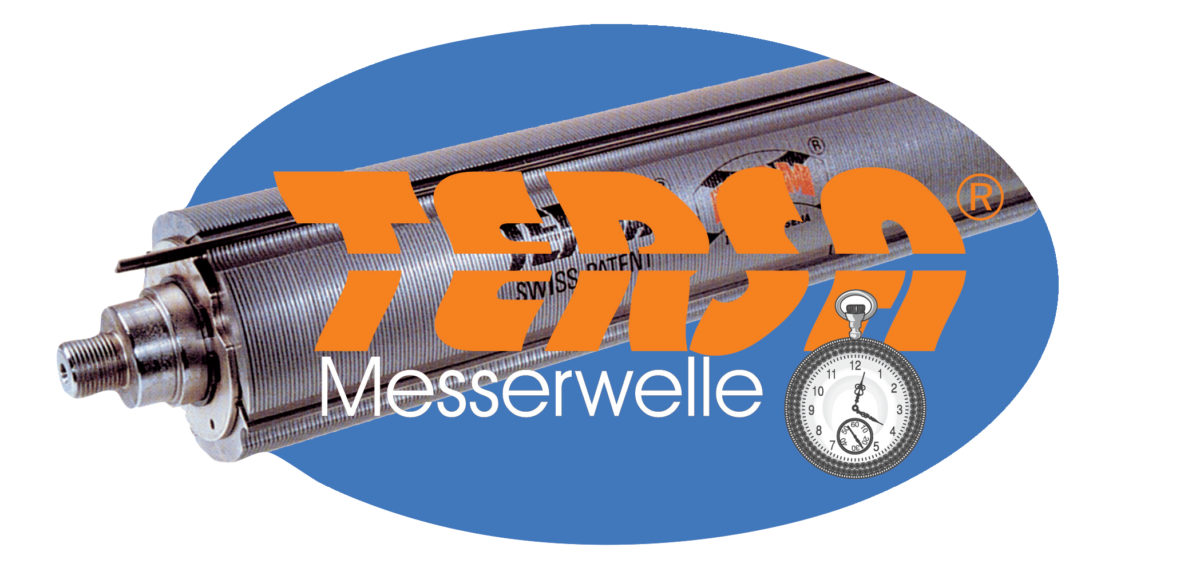

TERSA-Hobelmesserwelle
- Kein Einstellen und Schrauben mehr
- Hobelmesserwechsel in Sekunden
- Selbstarretierend
- Besonders geräuscharm

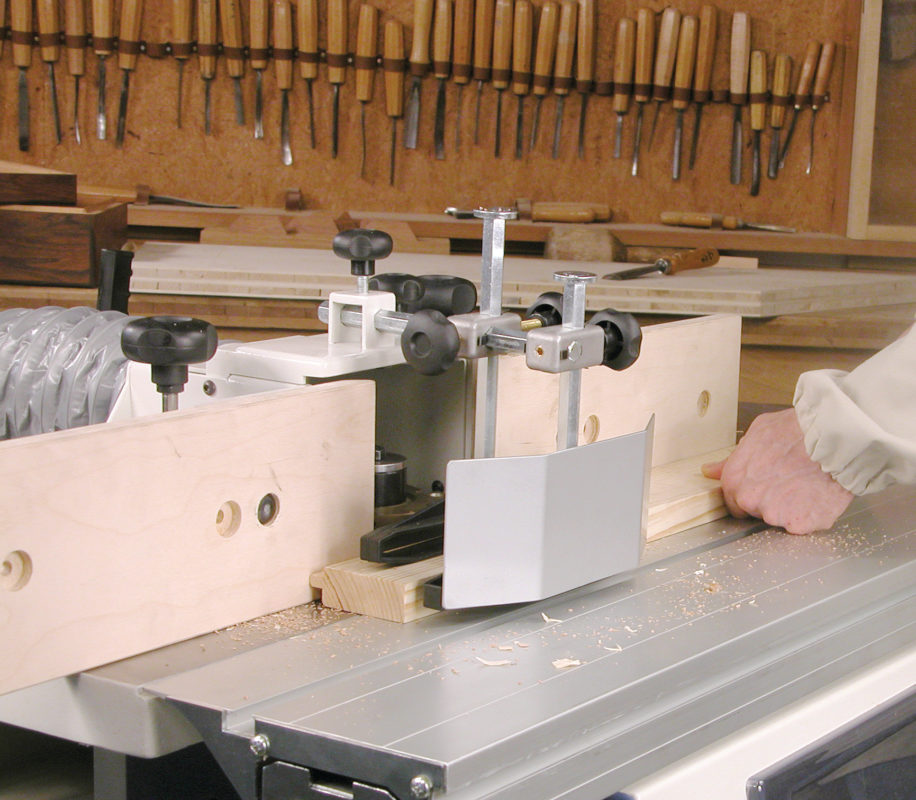

Tischfräse
- Das Fräsaggregat verfügt über zwei Geschindigkeiten für den flexiblen Werkzeugeinsatz.
- Die Maschine ist mit einem fein einstellbaren Bogenfrässchutz zum Profilieren ausgestattet. Mit dem Alu-Schlitten ist Zapfenschneiden problemlos möglich.

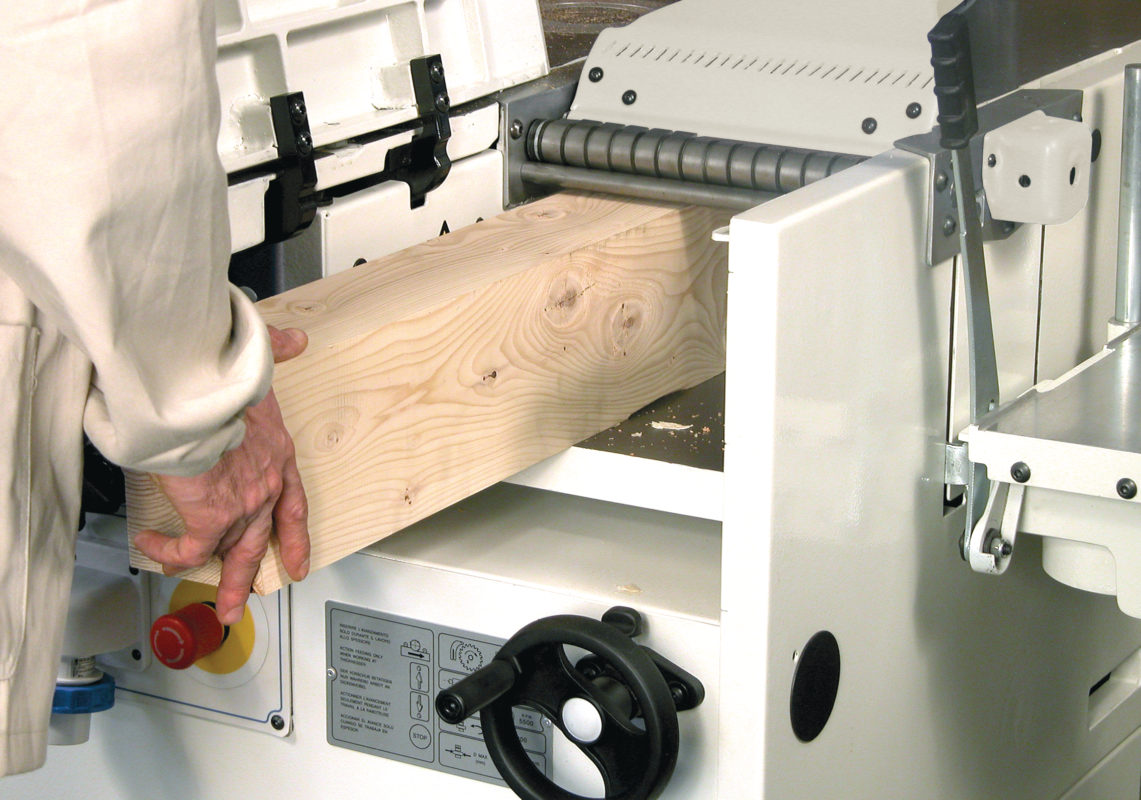

Dickenhobel
- Mit dem leistungsstarken Dickenvorschub können Werkstücke bis 200 mm Höhe gehobelt werden.
- Die schrägverzahnte Einzugswalze garantiert konstanten Einzug.
- Der Abrichttisch ist platzsparend zur Innenseite der Maschine hin aufklappbar.
- Die Umrüstung von Abricht- zu Dickenhobel erfolgt sekundenschnell mit einem Handgriff.

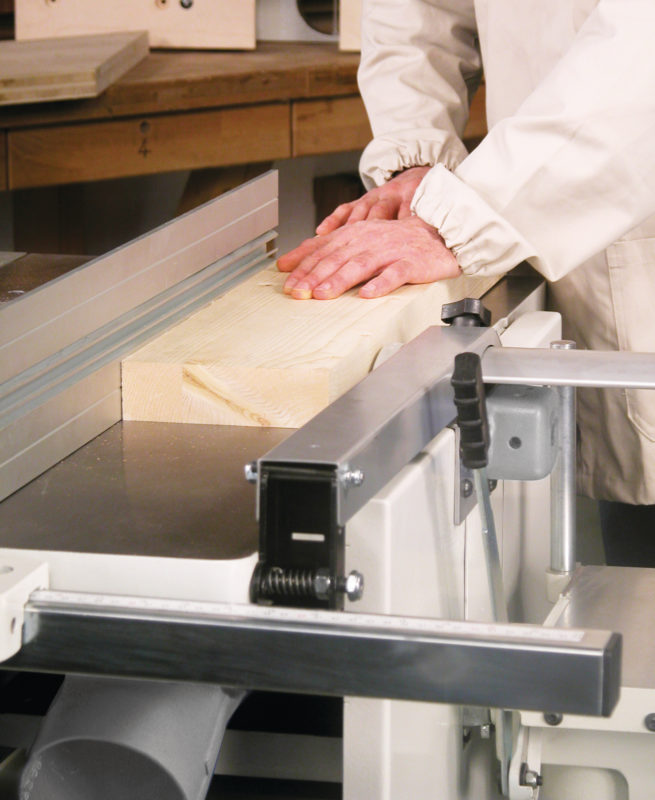

Abrichthobel
- Serienmäßig mit TERSA-Hobelmesser-Schnellwechselsystem
- Großdimensionierte Abrichttische
- Die Abricht- und Dicktentische aus Graugruss garantieren höchste Laufruhe und Vibrationsfreiheit.
Sägeaggregat
- Säge schwenkbar bis 45°
- Mit Sägeblatt 250 mm Ø bei Max. 80 mm Schnitthöhe
- Am Parallelanschlag kann bis 500 mm Breite geschnitten werden.

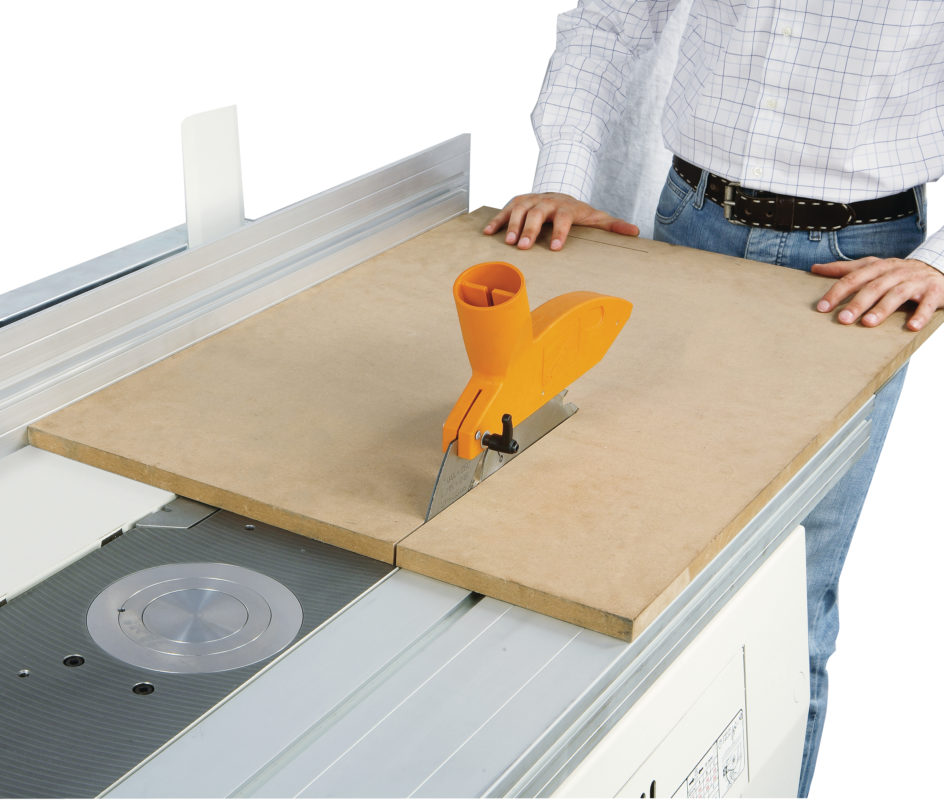

Tischausleger
- Mit Gradskala und Alu-Ablänganschlag für Winkelschnitte bei Platten und großen Werkstücken
Technische Daten:
| Abmessungen und Gewichte |
| Gewicht ca. |
245 kg |
| Abrichte |
| Abrichttisch Breite |
300 mm |
| Abrichttisch Länge |
1200 mm |
| Neigungswinkel Säge-/Abrichtanschlag |
90/45 ° |
| Spanabnahme max. |
3 mm |
| Anschluss Absaugung |
| Absaugstutzendurchmesser |
4 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz |
60 mm |
| Aufstellinformationen |
| Platzbedarf Länge |
2460 mm |
| Platzbedarf Breite/Tiefe |
2155 mm |
| Erläuterung Platzbedarf |
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Erläuterung Arbeitsbereich |
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Dicke |
| Tischlänge |
450 mm |
| Tischbreite |
300 mm |
| Arbeitshöhe min. |
3 mm |
| Arbeitshöhe max. |
200 mm |
| Spanabnahme max. |
3 mm |
| Elektrische Daten |
| Leistung Antriebsmotor |
3 x 1,84 kW |
| Anschlussspannung |
400 V |
| Phase(n) |
3 Ph |
| Stromart |
AC |
| Netzfrequenz |
50 Hz |
| Frässpindel |
| Neigung |
0 ° |
| Dorndurchmesser |
30 mm |
| Nutzlänge |
75 mm |
| Drehzahl(en) |
5000 – 7500 min⁻¹ |
| Fräswerkzeugdurchmesser max. |
| nicht absenkbar |
160 mm |
| absenkbar |
180 mm |
| Zapfenfräsen |
275 mm |
| Hobelmesserwelle |
| Typ |
TERSA |
| Durchmesser |
62 mm |
| Anzahl Hobelmesser |
3 St |
| Kreissägeeinheit |
| Besäumlänge |
1200 mm |
| Schnittbreite mit Parallelanschlag |
540 mm |
| Max. Ablängbreite links vom Sägeblatt |
1200 mm |
| Sägeblattneigung |
90 – 45 ° |
| Max. Schnitthöhe bei 90° |
67 mm |
| Max. Schnitthöhe bei 45° |
40 mm |
| Max. Sägeblattüberstand 90° |
75 mm |
| Max. Sägeblattüberstand 45° |
60 mm |
| Schiebeschlitten und Tisch |
| Formatschiebeschlittenlänge |
1140 mm |
| Formatschiebeschlittenbreite |
201 mm |
| Formatschiebeschlittenhöhe |
70 mm |
| Tischlänge |
1024 mm |
| Tischbreite |
224 mm |
| Tischhöhe |
900 mm |
| Vorschub |
| Geschwindigkeit |
6 m/min |
Lieferumfang:
- Tersa-Schnellwechsel-Hobelmesserwelle
- eloxierter Alu-Formatschiebeschlitten
- Multifunktionsanschlag für Parallelschnitt und Abrichthobeln
- Tischausleger mit Ablänganschlag und Anschlagbacke

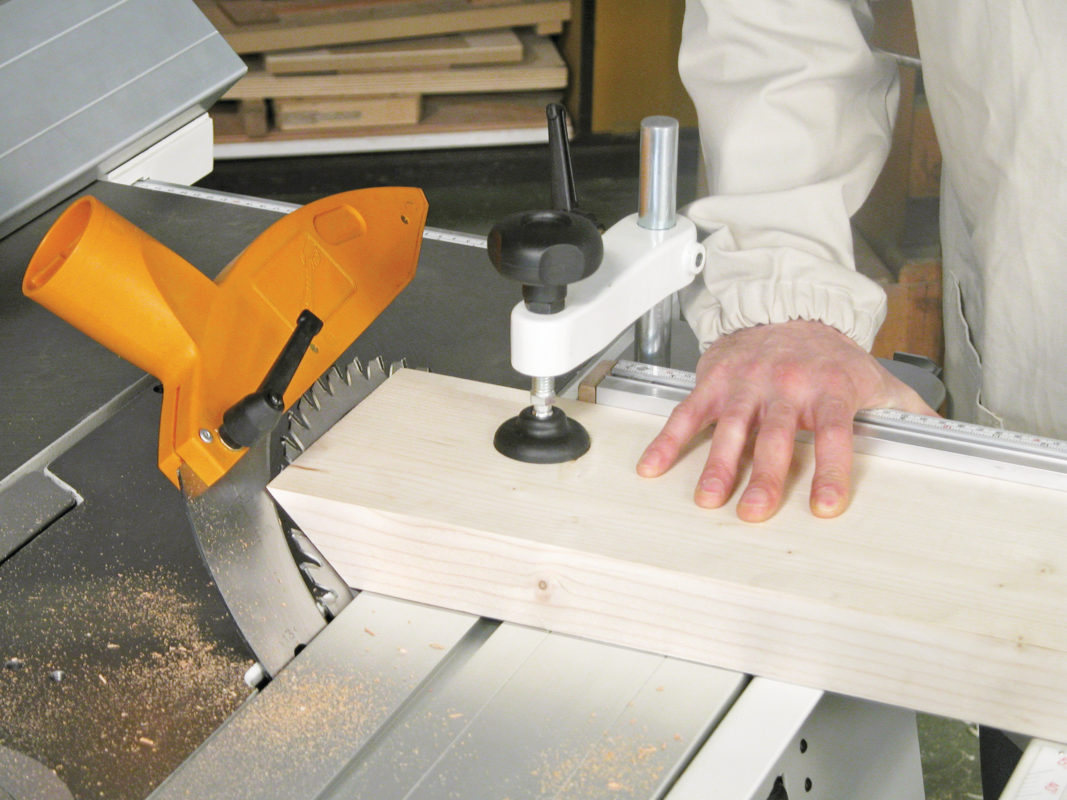

- Exzenter-Spannarm
Das Zubehör sowie die Ausstattungsoptionen sind nicht im Grundpreis enthalten, Preis auf Anfrage!
Zubehör
- Wendehobelmesser Tersa 300 x 10 x 2,3 mm Chrom (3 Stück)
- Wendehobelmesser Tersa 300 x 10 x 2,3 mm M+ HSS (3 Stück)
- Langlochbohrer- Set 5-teilig, linksdrehend
- Langlochbohreinrichtung LLBE-C30GENIUS
- Fahrvorrichtung
- Wescott- Bohrfutter 0-16 mm für Hobelwellen durchmesser 62 mm
- Wendeanschlagbacken Aluminium 450 mm
Der Aufbau sowie die Lieferung sind nicht im Preis inbegriffen.
